铸铁平尺又称作平行平尺、工字尺、工字平尺、工型平尺等,是一种用于检查机床导轨、工作台,测量精密部件的工具,采用刮研工艺加工制成,是精密测量的基准。
铸铁平尺是按招GB/6318-85标准制造,材质为HT250,工作面采用刮研或精密研磨削工艺制成。角度平尺及专用平尺用于机床导轨,工作台的精度检查、几何精度测量,精密部件的测量,刮研工艺加工等,是精密测量的基准。

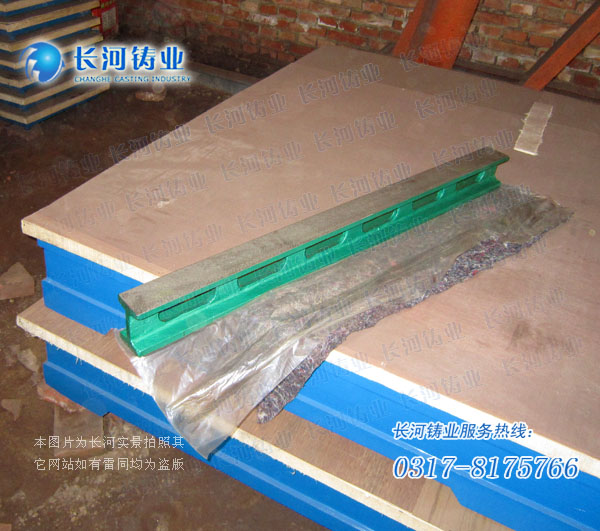

铸铁平尺按其结构分为矩形平尺、工型平尺和桥型平尺。矩形平尺是指截面形状为矩形,具有上、下两个测量面的平尺;工型平尺是指截面形状为工字型,具有上、下两个测量面的平尺,桥型平尺是指侧面形状为弓形,且有两个支撑座支撑,具有一个上测量面的平尺。
铸铁平尺扭曲度的检定方法:
用三尺互研法新制和修理后的平尺容易产生扭曲现象。为了地铸铁平尺的加工质量和使用性能,对于工作面宽50mm以上的平尺应检定平尺工作面的扭曲度。检定的方法是检定规程规定用合像水平仪横放在平尺上,其任意两个位置读数差不应_过规定数值的1/4.标准规定按平面度进行检测,其误差应不大于表规定的直线度值。检测方法可以自己选择。例如:可用水平仪在平尺工作面上按四条封闭的轨迹检测出各点的读数,按平面度误差定义求出工作面平面度的误差值。这两种方法都可以控制
铸铁平尺扭曲度的误差,可按具体情况选择。
